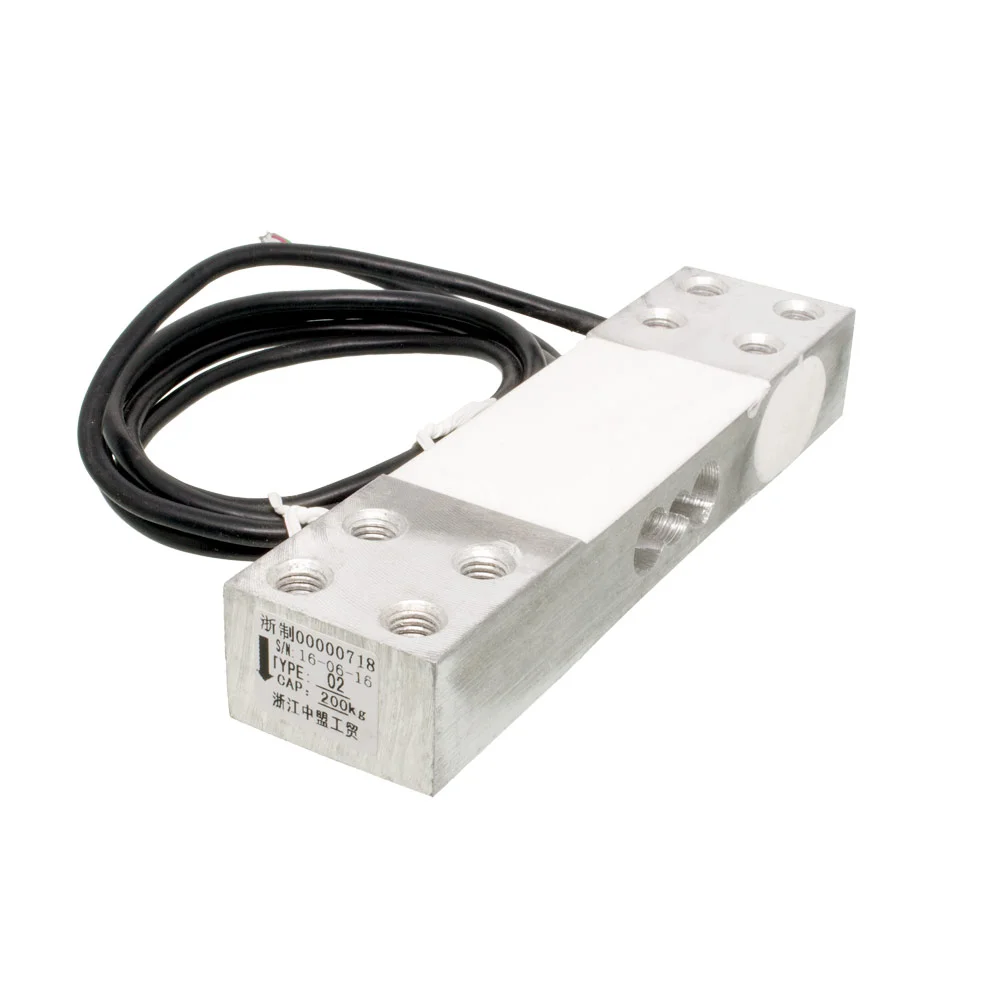

Celda de Carga de 200Kg

Descarg la libreria HX711

Cómo utilizar la celda de carga 200Kg?

Para utilizar la celda de carga necesitas un módulo convertidor analógico a digital A/D (HX711), este ayudara a medir y convertir las señales analogicas de la celda de carga en señales digitales, para que un microcontrolador pueda leer e interpretarlas fácilmente.

Verificación de cables de la celda de carga

Lo primero que haremos es identificar la impedancia alta y baja entre los cables de la celda, para realizar una correcta conexión con el módulo HX711. Para esto sigue los siguientes pasos:

1. Utiliza un multímetro en escala de Ohms (Ω), Si el multímetro no tiene auto rango colocar en la escala de 2000 Ω
2. Toma un cable (ej. el Negro) con una punta de tu multímetro (es indiferente cual sea) y ve tomando registro de las impedancias de cada uno de los cables.
3. Si la impedancia esta cerca de  405Ω  ± 10Ω será los cables que tomaras para la Salida del modulo HX711 A+ y A-
4. Si la impedancia esta alrededor de 350Ω ± 3Ω será los cables que tomaras para la Entrada del módulo HX711 E+ y E-
5. Si la Celda de Carga tiene 5 cables, medir en continuidad entre la base de aluminio de la celda y uno de los cables, el cable detectado va ir conectado a GND.

Codigo de calibración de la celda con el módulo HX711 y Arduino

#include "HX711.h"

const int DOUT=A1;

const int CLK=A0;



HX711 balanza;

void setup()

{

Serial.begin(9600);

balanza.begin(DOUT, CLK);

Serial.print("Lectura del valor del ADC:t");

Serial.println(balanza.read());

Serial.println("No ponga ningún objeto sobre la balanza");

Serial.println("Destarando...");

balanza.set_scale(); //La escala por defecto es 1

balanza.tare(20); //El peso actual es considerado Tara.

Serial.println("Coloque un peso conocido:");

}



void loop()

{

Serial.print("Valor de lectura: t");

Serial.println(balanza.get_value(10),0);

delay(100);

}

El programa debe correr sin el peso colocado, al inicio del programa calcula la tara. Después de abrir el monitor serial y esperar para que reste la tara, Se pone el objeto con el peso conocido o bien el peso con el que estén trabajando.

En el monitor serial se mostrarán las lecturas, son lecturas sin escalar, por lo que debe aparecer números grandes. Con uno o el promedio de estos datos calculamos el valor de la escala que usaremos, para esto usaremos la siguiente fórmula:

El peso real debe ser en Kg.

Codigo final para la Balanza .

El programa que se utilizara es similar al programa que usamos para calibrar, con la diferencia que ya conocemos la escala.

#include "HX711.h"



const int DOUT=A1;

const int CLK=A0;



HX711 balanza;



void setup()

{

Serial.begin(9600);

balanza.begin(DOUT, CLK);

Serial.print("Lectura del valor del ADC:");

Serial.println(balanza.read());

Serial.println("No ponga ningún objeto sobre la balanza");

Serial.println("Destarando...");

Serial.println("...");

balanza.set_scale(); //Establecer la escala dentro de los paréntesis

balanza.tare(20); //El peso actual es considerado Tara.

Serial.println("Listo para pesar");

}



void loop()

{

Serial.print("Peso: ");

Serial.print(balanza.get_units(20),3);

Serial.println(" kg");

delay(500);

}
